貼片電阻是電路板上應用數量最多的一種元件，形狀為矩形，黑色，電阻體上一般標注為白色數字(小型電阻無標識，稱無印字貼片電阻)，變頻器生產廠家在電路板上標注的元件序列號為R(如R1、R147等)。貼片電阻的基本參數有標稱阻值、額定功率、誤差級別，另外還有最高使用電壓、溫度系數等，我們只需關注標稱功阻值和額定功率值兩項參數就可以了。

　　圖1 貼片電阻外型圖

　　1、貼片電阻的工作參數和類別

　　1)額定阻值。最常見的有數字標識法。

　　a、用3位數字電阻值。前2位為十位、個位值，為有效數值，第3位是0的個數或稱為10的X次方。如標注為152，即為1500Ω;101，即為100Ω;103，即為10000Ω(10 kΩ)。

　　1Ω以下的值加R表示，如1R5，即1.5Ω;R10，即0.01Ω。

　　b、用4位數字表示電阻值。前3位為有效值，即千位、百位和個位值，第4位為0的個數。如標注為1501，即為1500Ω;標注為1000，即為100Ω;標注為681，即為680 Ω;標注為1003，即為100kΩ。1Ω以下的值加R表示，同上。

　　3色環和4色環阻值標注法，不常見，標注規則同普通電阻，不予贅述;精密型貼片電阻，用代碼標注法，由兩位數字加一位代碼組成，前兩位數字為有效值，第3位字母為乘數值。如01A——100Ω，02 C——100kΩ，不常見，但須注意!

　　2)額定功率。采用數字標識的貼片電阻多為黑色，其功率級別分為1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W等，以1/16W、1/8W、1/10W、1/4W應用最多，一般功率越大，電阻體積也越大，功率級別是隨著尺寸逐步遞增的。另外相同的外形，顏色越深，功率值也越大。耗散功率為1W或1W以上的電阻，考慮到散熱要求，不得與印刷線路板直接接觸，因而所有電路板上用到的貼片電阻，一般都是小于1W的。貼片電阻的功率值受限，故在電路中需要較大功率電阻的地方，經常采用多只貼片電阻并聯(加串聯)的方法，來增大功率值。貼片電阻的功率值不在電阻體上直接標注，可以根據電阻的“個頭”來判斷電阻功率值的大小。

　　換用電阻元件時，一看數字標注的電阻值，二看電阻的體積大小，符合二者條件時，即可代換。

　　3)貼片熔斷電阻。這是貼片電阻中的一個特殊類型，出于電路安全考慮，不宜用普通貼片電阻予以代換，或輕易用導線短接。

　　貼片熔斷電阻，是在電路中起到熔絲保護作用的一種特殊貼片電阻，一般是串聯于某單元電路的供電支路中，當流過該電阻的電流超過一定數值，則其電阻層快速熔斷，切斷電路該單元電路的供電電源，避免故障擴大化。其電阻體的數字標注為000或0，是貼片熔斷電阻的特征，測量其正常電阻值為0Ω。

　　4)貼片排阻。這是另一類型的貼片電阻，最常見為4引腳2元件貼片排阻、8引腳4元件貼片電阻和10引腳8元件貼片排阻，8此腳4元件貼片排阻其內部含有4只同電阻值的相互獨立的電阻元件，標注為472的貼片排阻，指內部含有4只阻值為4.7k的電阻元件，用于集中使用相同阻值電阻元件的電路，如MCU引腳的上位電阻，在MCU的接口電路中應用較多。

　　圖2 貼片排阻與內部等效電路

　　2、如何判斷貼片電阻的阻值和功率大小?

　　如果能清晰看出貼片電阻體上的數字標識，判斷電阻值和功率值當然不存在問題。如果損壞電阻本身無標注，或已燒毀得面目全非，看不清標注，那么代換前的電阻值判斷就要費一點周折了，而且也必須做到心中有數，才能做出下一步的修復。有哪些方法可以作出較為準確的判斷呢?

　　1)參考本機型的相同電路中相對應元件的電阻值。變頻器電路中的相同電路很多，如6路IGBT驅動脈沖傳輸通道，其中6個支路是完全一樣的，從MCU脈沖信號輸出引腳，至緩沖電路、至驅動IC，至IGBT的柵、射極電路。任何其中1路或數個支路中的電阻或其它元件損壞，可能參考未損壞支路中貼片元件的參數值，如無標識，可在電路板上測量確定或?qū)⒃该撾娐钒暹M(jìn)行測定。3相輸出電流(模擬信號)的傳輸通道，3個信號檢測電路也是一般也是完全相同的，一路有損壞時，可能未損壞兩路中的元件參數，確定損壞元件的參數值。

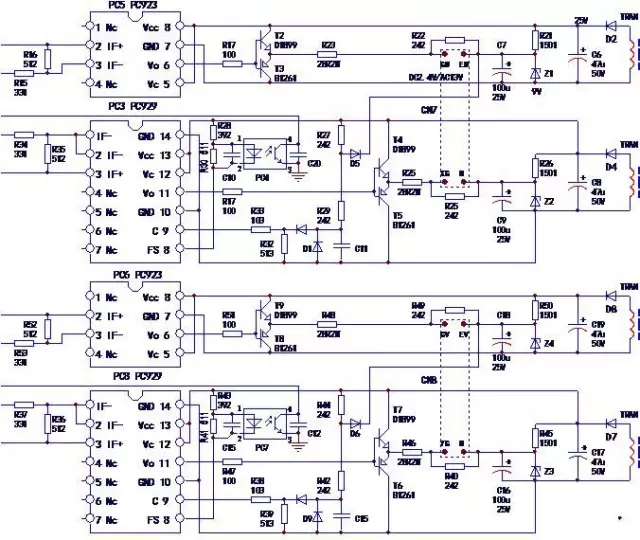

　　如圖2-9所示，PC5與PC6兩路驅動IC的外圍電路的元件參數完全相同;PC3與PC8兩路驅動IC的外圍元件參數完全相同，R17=R51、R23=R48、R22=R49……，當PC3外圍有元件損壞壞，可以“照搬”P(pán)C5相對應外圍元件的參數值進行修復。

　　同理，對晶體管、二極管、IC芯片等其它元件的損壞，當無法確定損壞元件參數時，可以參照同類型電路元件的參數值進行代換修復。

　　2)據電路類型確定元件參數。如MCU(微控制器)引腳上連接的上拉、下拉電阻損壞，MCU需外接上拉、下拉電阻的數字端口，一般內部為開漏結構，應用上拉或下拉電阻，可以避免I/O口存在電平漂移狀態，維持一個靜態的穩定電平。其電阻選值一般為10kΩ、6.8kΩ、5.1kΩ、4.7kΩ、3.3kΩ等，取值過小耗電增大，取值過大，則引發電平漂移或易引入干擾。只要確定損壞貼片電阻為MCU引腳的上位、下接電阻，則可以直接確定該損壞元件的阻值也在3.3~10kΩ的范圍之內。當然也可以參考其它上位、下拉電阻的電阻值。

　　圖3 參考相同電路中元件參數示意圖

　　

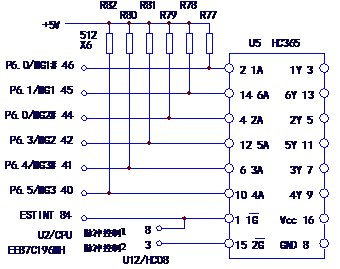

圖4 MCU引腳的上拉電阻的電路示意圖

　　如圖4所示，U2的脈沖引腳的上拉電阻為5.1k，在3.3~10kΩ的范圍之內。

　　3)參考同類機型確定元件參數值。沒有相同電路可能參考，也不能像上拉、下拉電阻一樣可以大致“估算”出元件的參數，找到同類機型進行比對測量，也能確定損壞元件的參數值。

　　4)調整試驗得出元件的參數值。若無同類機型進行參考，需要費點力氣測繪出該部分電路，搞明白損壞電阻在電路中的位置和具體作用，與其它元件的連接方法，“估算”出大致的電阻值，若仍無把握，將損壞電阻，暫時接入電位器，變頻器上電，調整電位器進行試驗，配合人工信號給定、后續電路對信號作出的反應、面板顯示等，測出電位器的電阻值，進而確定損壞電阻的參數。
