有電的地方有熱量，有熱的地方常常需要感應溫度(感應最廣泛的物理變量)。我們所謂的溫度是對材料熱能的測量，并且有很多傳感器可以測量它，從非常低的成本，有限的范圍到復雜而專業的單位。在某些情況下，很難決定使用哪種傳感器，因為有很多可行的選擇，而有時候只有一個或幾個選擇。毫不奇怪，所使用的是預期溫度本身(高，低和跨度)，所需的精度和分辨率，成本(當然)以及其他因素的函數。

　　自從基礎結點的溫度，電壓和電流之間基于物理學的關系發展以來，基本二極管和晶體管的二極管結已用于溫度感測(參考文獻1)?；叵胍幌履鷮Π雽w器件的介紹，希望您會記住該指數圖(圖1)。

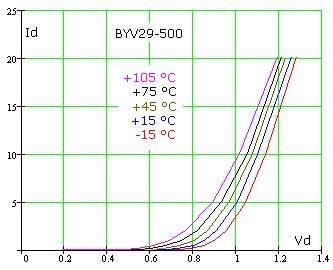

　　圖1：基本二極管結電流/電壓與溫度的關系曲線是高度非線性的，可以成為障礙，也可以起到積極的作用。(來源：Meettechniek信息/FreddyAlferink)

　　它闡明了正向偏置二極管的經典方程式：

　　I=Is(eV/ηVT–1)

　　其中Is是反向飽和電流，V是二極管的正向壓降，η是理想因子(介于1到2之間的常數)，而VT是二極管的熱電壓，其反過來由下式給出：

　　VT=kT/q

　　其中TIs是開爾文的絕對結溫，q是電子電荷，k是玻爾茲曼常數。

　　您可能在想：我已經知道了這一點，所以請充分了解物理學。另一方面，如果您不熟悉此方法，則可以在線上進行簡短的復習或教程。

　　二極管結的這種溫度依賴性既是詛咒又是祝福。當然，這會嚴重影響半導體器件的基本性能，因為電流和電壓會發生變化，溫度系數是經過仔細研究的數據表編號。IC設計人員采用許多巧妙的拓撲結構來最大程度地降低其影響，甚至更好地制定出方案，以便其引發的變化將使自己被淘汰。

　　盡管這種溫度敏感性阻礙了分立器件和IC的性能，但它也可用于溫度感測。許多模擬和數字設備都使用基本的片上結來感應自己的芯片溫度，甚至在芯片溫度過高時甚至會要求關機。這消除了對單獨傳感器的需求，并且是一種自我監控的經濟高效的解決方案。

　　但是，當您要與用作傳感器的多個外部二極管接口時，該接口在復用和A/D轉換方面會變得復雜。幸運的是，IC供應商已經意識到使用多個二極管的挑戰，并創建了一些獨特的接口來與這些傳感器配合使用。這讓我對MicrochipTechnology最近發布的EMC1812系列低壓二極管傳感器IC感興趣(圖2)。根據所選的特定家族成員，這些IC可處理一個至四個外部溫度感測二極管以及一個片上感測二極管。

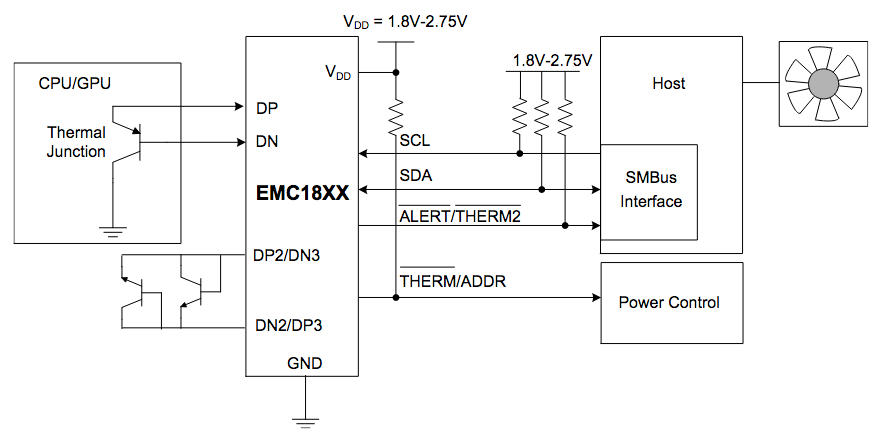

　　圖2MicrochipTechnologyEMC1812系列不僅僅提供與一個或多個二極管作為溫度傳感器的模擬接口;它還包括數字化，處理器接口和一些基本數據分析，以減輕處理器的負擔。(來源：MicrochipTechnology)

　　除了提供基本的二極管接口和具有SMBus/I2C兼容接口的數字化功能以外，該系列的IC還具有更多功能。他們可以執行溫度變化率計算，然后在溫度變化率超過用戶設置的限制時提供先發警報。它們還包括電阻誤差校正功能，可自動消除由串聯電阻引起的溫度誤差，從而改善了作為溫度傳感器的二極管性能，從而為熱敏二極管的布線提供了更大的靈活性。它們還集成了β補償功能，以消除由晶體管的低β值和可變β值引起的溫度誤差，這在當前的精細幾何處理器中很常見;并確定最佳的傳感器外部二極管/晶體管設置。

　　您是否看到過通過添加或增強將“老狗”教給“新技巧”的情況?增強是實質性的還是微不足道的?
